食品制藥化工機械

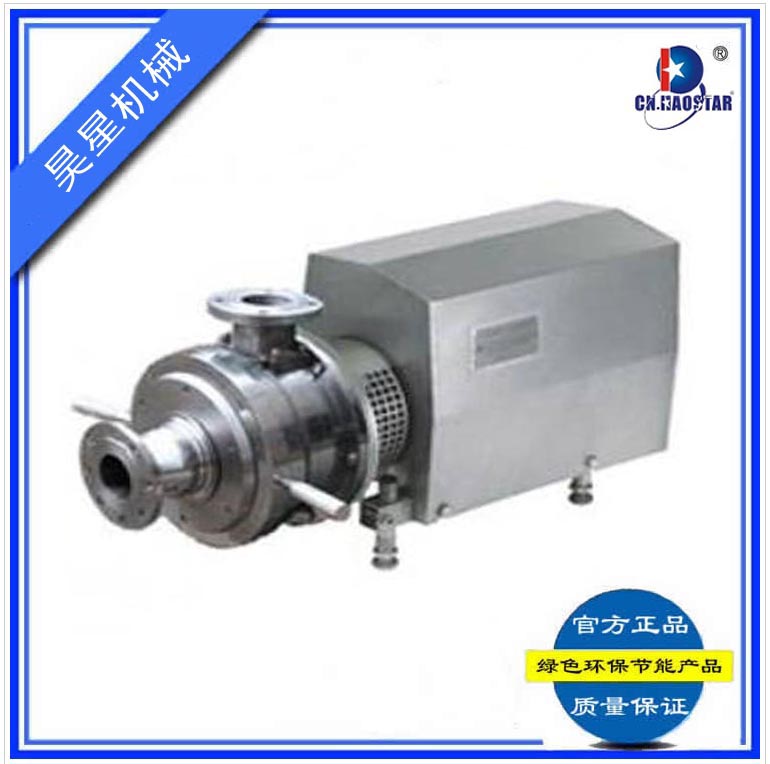

管線式衛生級研磨泵
昊星CN.HAOSTAR管線式膠體磨泵適用于超大流量的谷物類物料的粉碎作用，對于皮渣類物料的進一步粉碎要求的效果尤為顯著。如：辣椒、番茄皮渣、甜玉米、老玉米、大薯、白蘭豆、大豆、菠蘿、木薯、秸稈、海藻、催化劑、混懸液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、鈦白粉、麥、飼料、魚餌、包谷酒糟、白酒糟、啤酒糟、船用垃圾、生活垃極、畜牧垃極、餐廚污水處理、水產品廢料等.
本機系研磨型粉碎泵、濕法粉碎機、濕料粉碎機、超微濕法粉碎機的轉定子是由上萬顆凹凸不平牙齒組成，物料經過這個犬牙交錯、高低不平既精致又狹窄的通道時必須承受幾千萬次的強力剪切、高速相撞、粉碎研磨、高頻振蕩。在這種復雜又多變的齒牙之間物料停流時間長，產生的強力湍流所形成的壓力越大，相互撞擊越強，在這一個反復進行的粉碎過程中越向外延伸一級流體的角度方向瞬間改變所產生的高壓湍流相互沖擊、高頻振蕩，并且越向外延仲齒牙越密、數量越多、線速越長在經歷了幾千萬次的強烈摩擦、剪切撕裂、粉碎研磨之后物料中團聚顆粒得到充分的分散乳化，而且物料粉碎過道中停流時間越長物料中納米及微米團聚顆粒得到充分的分散乳化，穩定性越好, 細度可達2-50μm分散乳化最小細化可達0.1μm. 昊星CN.HAOSTAR研磨型粉碎泵主要適用于細胞破碎以及易碎小顆粒及納米物料的研磨粉碎。
主要功能
昊星CN.HAOSTAR管線式膠體磨泵屬研磨型粉碎泵、濕法粉碎機、濕料粉碎機、超微濕法粉碎機、的轉定子是由上萬顆凹凸不平牙齒組成，物料經過這個犬牙交錯、高低不平既精致又狹窄的通道時必須承受幾千萬次的強力剪切、高速相撞、粉碎研磨、高頻振蕩。在這種復雜又多變的齒牙之間物料停流時間長，產生的強力湍流所形成的壓力越大，相互撞擊越強，在這一個反復進行的粉碎過程中越向外延伸一級流體的角度方向瞬間改變所產生的高壓湍流相互沖擊、高頻振蕩，并且越向外延仲齒牙越密、數量越多、線速越長在經歷了幾千萬次的強烈摩擦、剪切撕裂、粉碎研磨之后物料中團聚顆粒得到充分的分散乳化，而且物料粉碎過道中停流時間越長物料中納米及微米團聚顆粒得到充分的分散乳化，穩定性越好, 細度可達2-50μm分散乳化最小細化可達0.1μm. 昊星CN.HAOSTAR研磨型粉碎泵主要適用于細胞破碎以及易碎小顆粒及納米物料的研磨粉碎。
昊星CN.HAOSTAR 膠體磨泵[研磨泵,研磨機]GM系列性能特點：
昊星科技,專利膠體磨泵-研磨機,研磨泵,研磨機GM系列,研磨設備獲得實用新型ZL2019218125090、2019218124774、2019218123521等多項專利，產品結構緊奏，外形新穎，整體緊湊，環保節能。
執行國家標準GB/T 14466和企業標準Q/WHX02, 根據設計可采用材料金剛玉滲WC耐磨,剛玉滲WC耐磨頭,剛玉滲WC耐磨磨頭,滲WC耐磨盤,金鋼耐磨磨片,硬度HL800耐磨盤)
機體部位與物料接觸部件均采用不銹鋼材料。機架及電動機鋼鐵油漆。
膠體磨泵-研磨機,研磨泵,研磨機GM系列配立臥式電動機，機體與電機連體同軸心轉動構造。故稱臥式膠體磨；采用管道連接方法：法蘭、螺口、快裝卡箍、快裝活接螺紋,設計新型，操作使用簡單，安裝維護方便，體積小、效率高等特點。
膠體磨泵-研磨機,研磨泵,研磨機GM系列為研磨機(泵)雙冷卻可空轉泵型濕式超微粒研磨、粉碎、乳化、混合、分散、均質、攪拌等高效功能。
本產品可按照客戶對加工物料不同的酸度、堿度、濃稠度等性質特殊要求另行定制生產。
管線式研磨泵適用于超大流量的谷物類物料的粉碎作用，對于皮渣類物料的進一步粉碎要求的效果尤為顯著。如：辣椒、番茄皮渣、甜玉米、老玉米、大薯、白蘭豆、大豆、菠蘿、木薯、秸稈、海藻、催化劑、混懸液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、鈦白粉、麥、飼料、魚餌、包谷酒糟、白酒糟、啤酒糟、船用垃圾、生活垃極、畜牧垃極、餐廚污水處理、水產品廢料等.
JP(JM)系列(普通型)性能表1
型號規格 | 細度 | 流量 | 進口法蘭 | 出口法蘭 | 輸送壓力 | 主要轉速 | 電機 | 外形尺寸 | 重量(Kg) |
W500A-2 | 6-80 | 10-50 | ?200 | ?100 | 0.4-0.9 | 1450-2000 | 75-200 | ||
W400A-2 | 6-80 | 10-40 | ?150 | ?100 | 1450-2000 | 45-100 | |||
W350A-2 | 5-70 | 8-35 | ?150 | ?80 | 0.3-0.6 | 1450-2000 | 37-75 | ||
W320A-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 37 | 1300×600×700 | 450 | |
W320Aa-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 45-55 | 1300×600×700 | 500 | |
W250Aa-2 | 2-50 | 5-20 | ?125 | ?65 | 0.3-0.5 | 2900 | 30 | 1200×450×550 | 355 |
W250Ab-2 | 2-50 | 5-20 | ?125 | ?65 | 2900 | 37 | 1200×450×550 | 395 | |
W250Ad-2 | 2-50 | 5-20 | ?125 | ?65 | 2900 | 37 | 1200×550×650 | 420 | |
W200Aa-2 | 2-50 | 5-10 | ?100 | ?50 | 0.2-0.4 | 2900 | 15 | 1150×450×510 | 210 |
W200Ab-2 | 2-50 | 4-10 | ?100 | ?50 | 2900 | 22 | 1150×450×510 | 235 | |
W200Ac-2 | 2-50 | 4-12 | ?100 | ?50 | 2900 | 30 | 1150×450×450 | 292 | |
W180Aa-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 11 | 1000×450×450 | 170 | |
W180Ab-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 15 | 1000×450×450 | 195 | |
W180Ac-2 | 2-50 | 2-8 | ?90 | ?40 | 2900 | 22 | 1000×450×100 | 200 | |
W140Aa-2 | 2-50 | 1-4 | ?66 | ?32 | 0.2-0.3 | 2900 | 7.5 | 980×370×370 | 140 |
W140Ab-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 11 | 980×370×370 | 172 | |
W140Ac-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 15 | 980×370×370 | 185 | |
W130A-2 | 2-50 | 0.7-3 | ?65 | ?30 | 0.1-0.3 | 2900 | 7.5 | 930×360×360 | 138 |
W120A-2 | 2-50 | 0.7-2.5 | ?65 | ?30 | 2900 | 5.5 | 880×360×360 | 132 | |
W100A-2 | 2-50 | 0.5-2 | ?65 | ?30 | 2900 | 5.5 | 750×350×350 | 130 |
管線式研磨泵JP(JM)系列(精品型)性能表2
技術參數 | 研磨細度 (um) | 流量 (M3/h) | 進口法蘭 | 出口法蘭 | 輸送壓力 | 主要轉速 | 電機 功率 | 外形尺寸 | 重量(Kg) |
WB500A-2 | 6-80 | 10-50 | ?200 | ?100 | 0.4-0.9 | 1450-2000 | 75-200 | ||
WB400A-2 | 6-80 | 10-40 | ?250 | ?100 | 1450-2000 | 45-100 | |||
WB350A-2 | 5-70 | 8-35 | ?150 | ?80 | 0.3-0.6 | 1450-2000 | 37-75 | ||
WB320A-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 37 | 1300×600×700 | 450 | |
WB320Aa-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 45 | 1300×600×700 | 500 | |
WB250Aa-2 | 2-50 | 2-20 | ?125 | ?65 | 0.3-0.5 | 2900 | 30 | 1300×550×550 | 375 |
WB250Ab-2 | 2-50 | 2-20 | ?125 | ?65 | 2900 | 37 | 1200×550×550 | 395 | |
WB250Ad-2 | 2-50 | 2-20 | ?125 | ?65 | 0.2-0.4 | 2900 | 37 | 1200×550×650 | 420 |
WB200Aa-2 | 2-50 | 2-10 | ?100 | ?50 | 2900 | 15 | 1150×450×450 | 210 | |
WB200Ab-2 | 2-50 | 2-10 | ?100 | ?50 | 2900 | 22 | 1150×450×450 | 235 | |
WB200Ac-2 | 2-50 | 2-12 | ?100 | ?50 | 2900 | 30 | 1150×450×450 | 292 | |
WB180Aa-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 11 | 1150×450×450 | 170 | |
WB180Ab-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 15 | 1150×450×450 | 195 | |
WB180Ac-2 | 2-50 | 2-7 | ?90 | ?40 | 2900 | 22 | 1150×450×100 | 200 | |
WB140Aa-2 | 2-50 | 1-4 | ?66 | ?32 | 0.2-0.3 | 2900 | 7.5 | 1100×370×370 | 140 |
WB140Ab-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 11 | 1100×370×370 | 172 | |
WB140Ac-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 15 | 1100×370×370 | 185 | |
WB130A-2 | 2-50 | 0.7-3 | ?65 | ?30 | 0.1-0.3 | 2900 | 7.5 | 1000×360×360 | 138 |
WB120A-2 | 2-50 | 0.7-2.5 | ?65 | ?30 | 2900 | 5.5 | 980×360×360 | 132 | |
WB100A-2 | 2-50 | 0.5-2 | ?65 | ?30 | 2900 | 5.5 | 850×350×350 | 130 |
整體膠體研磨機組JTM-Z系列(配補償,過濾器保護裝置)性能表3
技術參數 | 研磨細度 (um) | 流量 (M3/h) | 進口法蘭 | 出口法蘭 | 輸送壓力 | 主要轉速 | 電機 功率 | ||
W500A-2 | 6-80 | 10-50 | ?200 | ?100 | 0.4-0.9 | 1450-2000 | 75-200 | ||
W400A-2 | 6-80 | 10-40 | ?250 | ?100 | 1450-2000 | 45-100 | |||
W350A-2 | 5-70 | 8-35 | ?150 | ?80 | 0.3-0.6 | 1450-2000 | 37-75 | ||
W320A-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 37 | |||
W320Aa-2 | 5-60 | 6-30 | ?125 | ?80 | 2900 | 45 | |||
W250Aa-2 | 2-50 | 2-20 | ?125 | ?65 | 0.3-0.5 | 2900 | 30 | ||
W250Ab-2 | 2-50 | 2-20 | ?125 | ?65 | 2900 | 37 | |||
W250Ad-2 | 2-50 | 2-20 | ?125 | ?65 | 0.2-0.4 | 2900 | 37 | ||
W200Aa-2 | 2-50 | 2-10 | ?100 | ?50 | 2900 | 15 | |||
W200Ab-2 | 2-50 | 2-10 | ?100 | ?50 | 2900 | 22 | |||
W200Ac-2 | 2-50 | 2-12 | ?100 | ?50 | 2900 | 30 | |||
W180Aa-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 11 | |||
W180Ab-2 | 2-50 | 2-6 | ?90 | ?40 | 2900 | 15 | |||
W180Ac-2 | 2-50 | 2-7 | ?90 | ?40 | 2900 | 22 | |||
W140Aa-2 | 2-50 | 1-4 | ?66 | ?32 | 0.2-0.3 | 2900 | 7.5 | ||
W140Ab-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 11 | |||
W140Ac-2 | 2-50 | 1-4 | ?66 | ?32 | 2900 | 15 | |||
W130A-2 | 2-50 | 0.7-3 | ?65 | ?30 | 0.1-0.3 | 2900 | 7.5 | ||
W120A-2 | 2-50 | 0.7-2.5 | ?65 | ?30 | 2900 | 5.5 | |||
W100A-2 | 2-50 | 0.5-2 | ?65 | ?30 | 2900 | 5.5 |
注:整體膠體研磨機組JTM-Z系列(管線式研磨泵-膠體磨整套設備),即已配備補償,過濾器保護裝置、機械電氣控制為一體化設備.
l ①研磨細度, 使用研磨泵時,應在出口上安裝三通閥門或四通閥門,控制回流管道連接單循環或多循環系統運行,以達到標準細度要求.
l ②流量按處理濕料介質、性質不同而生產能力變化.
l 可根據用戶的特殊要求定制, 或按樣品、圖紙制造.
l 昊星機械 CN.HAOSTAR牌 各機型系列產品在不影響基本結構及性能的改進時，恕不另行通知 *
